DZB300系列通用型矢量变频器，采用DSP全数字控制系统和矢量控制算法，实现高性能、高精度的电机驱动控制，
在提高产品的可靠性和环境适应性的同时，强化了客户易用性和行业专业化的设计，功能更优化、应用更灵活、性能更稳定
...
产品概述
DZB300系列通用型矢量变频器，采用DSP全数字控制系统和矢量控制算法，实现高性能、高精度的电机驱动控制，在提高产品的可靠性和环境适应性的同时，强化了客户易用性和行业专业化的设计，功能更优化、应用更灵活、性能更稳定。可广泛用于数控机床、金属加工中心以及对速度控制精度、转矩响应速度、低频输出特性要求较高的场合。
变频器的综合技术特性
◆ 输入电压：1AC220V±15% 3AC220V±15% 3AC380V±15%
◆ 功率范围：220V级：0.5kW~90kW，380V级：0.75kW~800kW
◆ 输出频率范围：0~200Hz
◆ 输入频率47~63Hz 功率因素≥95%
◆ 控制方式：无PG矢量控制、V/F控制
◆ 三种V/F曲线可选择：直线型、多点用户自定义型和多次幂型
◆ 运行指令来源：面板给定、端子给定和RS485通讯给定
◆ 频率给定来源：面板数字给定、模拟量给定、RS485串行通讯给定、多段速简易PLC给定、PID给定等
◆ 过载能力：B型：150%额定电流60s、180%额定电流10s；P型120%额定电流60s、150%额定电流10s
◆ 启动转矩：无PG矢量控制（SVC）0.5Hz/150%
◆ 调速范围：无PG矢量控制1：100（SVC）
◆ 速度控制精度±0.5%(SVC)
◆ 载波频率：1.0kHz~15.0kHz，并可根据温度和负载特性进行自动调整
◆ 频率分辨率：数字给定为0.01Hz，模拟量给定为高频率乘以0.1%
◆ 转矩提升：手动转矩提升0.1~30%
◆ 加减速方式：直线式，具有两组加减速时间设置，加减速时间可切换
◆ 制动：启动时直流制动和停机直流制动
◆ 寸动运行：频率范围：0.0Hz~****输出频率，寸动加减速时间：0~3600.0s
◆ 简易PLC及多段速运行：通过内置PLC或控制端子多可实现8段速运行
◆ 内置过程PID：方便实现过程量（压力、温度、流量等）的闭环控制
◆ 恒功率运行：当电网电压波动时能自动调整输出频率，保证输出功率恒定
◆ 可多台变频器共用直流母线，能量自动均衡
◆ 输入输出端子：6路数字输入，2路继电器输出，1路OC晶体管输出，2路模拟输入，1路模拟输出
◆ LED可显示设定频率、输出频率、输出电压、输出电流等参数
产品规格及型号
l AC220V 系列额定参数
型号 | AC220V系列 | 5 | 7 | 15 | 22 | 37 | 55 | 75 | 110 | 150 | 185 | 220 | 300 | 370 |
额定功率(kW) | 0.5 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | |
额定 | 额定输出容量 | 1.2 | 1.6 | 2.7 | 3.7 | 5.7 | 8.8 | 12 | 17 | 22 | 27 | 32 | 44 | 55 |
输出 | 额定输出电流 | 3.2 | 4.1 | 7 | 10 | 15 | 23 | 31 | 45 | 58 | 71 | 85 | 115 | 145 |
最高输出电压 | 三相220V对应输入电压 | |||||||||||||
额定输入 | 三相220V (A) | 3.8 | 4.9 | 8.4 | 11.5 | 18 | 24 | 37 | 52 | 68 | 84 | 94 | 120 | 160 |
单相220V (A) | 4 | 5.2 | 10 | 15 | 25 | |||||||||
额定输入电压频率 | 220V 50/60Hz | |||||||||||||
允许电压波动范围 | ±15% | |||||||||||||
允许频率波动范围 | 47~63Hz | |||||||||||||
l AC380V 系列额定参数
型号 | AC380V系列 | 7 | 15 | 22 | 37 | 55 | 75 | 110 | 150 | 185 | 220 | 300 |
额定功率(kW) | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | |
额定 | 额定输出容量 | 1 | 2 | 3 | 5 | 7.5 | 10 | 15 | 20 | 25 | 30 | 40 |
输出 | 额定输出电流 | 2.5 | 3.7 | 5 | 8.5 | 13 | 18 | 24 | 30 | 39 | 46 | 58 |
高输出电压 | 三相380V对应输入电压 | |||||||||||
额定输入 | 输入电流(A) | 3.2 | 4.8 | 6.5 | 11 | 16 | 23 | 31 | 39 | 50 | 58 | 75 |
额定输入电压频率 | 三相380V 50/60Hz | |||||||||||
允许电压波动范围 | ±15% | |||||||||||
允许频率波动范围 | 47~63Hz | |||||||||||
AC380V系列 | 750 | 930 | 1100 | 1320 | 1600 | 1870 | 2000 | 2200 | 2500 | 2800 | 3150 | |
额定功率(kW) | 75 | 93 | 110 | 132 | 130 | 187 | 200 | 220 | 250 | 280 | 315 | |
额定输出 | 额定容量(kVA) | 100 | 125 | 150 | 175 | 220 | 250 | 270 | 300 | 330 | 370 | 420 |
额定输出电流(A) | 150 | 170 | 210 | 250 | 300 | 340 | 380 | 430 | 470 | 520 | 620 | |
高输出电压(V) | 三相380V（对应输入电压） | |||||||||||
额定输入 | 输入电流(A) | 190 | 220 | 260 | 320 | 350 | 390 | 450 | 480 | 520 | 590 | 700 |
额定输入电压频率 | 三相380V 50/60Hz | |||||||||||
允许电压波动范围 | ±15% | |||||||||||
允许频率波动范围 | 47~63Hz | |||||||||||

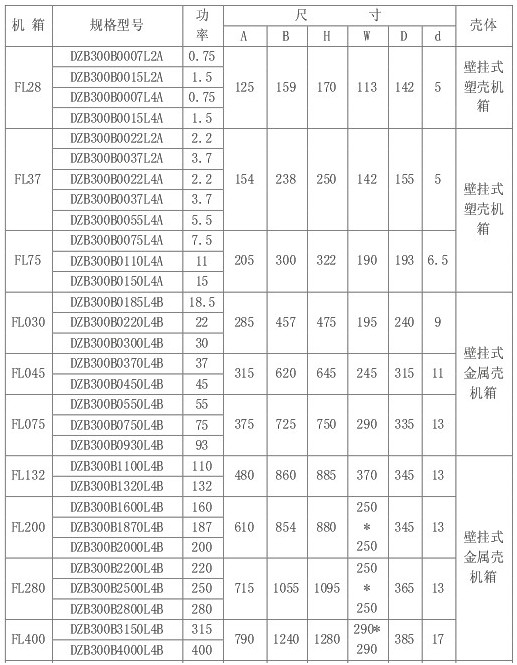

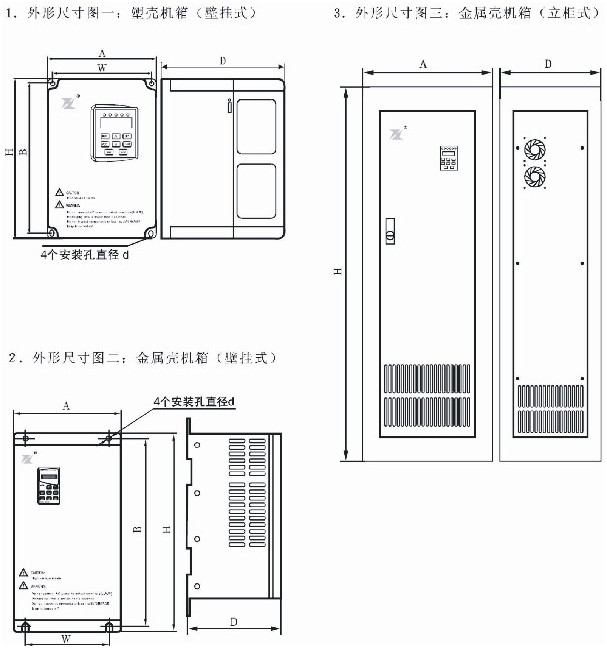

外形尺寸
